ppm10xx zero
GNSS Sensor
Wir stellen die Vermessung auf den Kopf!
Der ppm10xx zero GNSS Sensor erfasst alle Positionen auch in der Schräge.
Garten- und Landschaftsbau

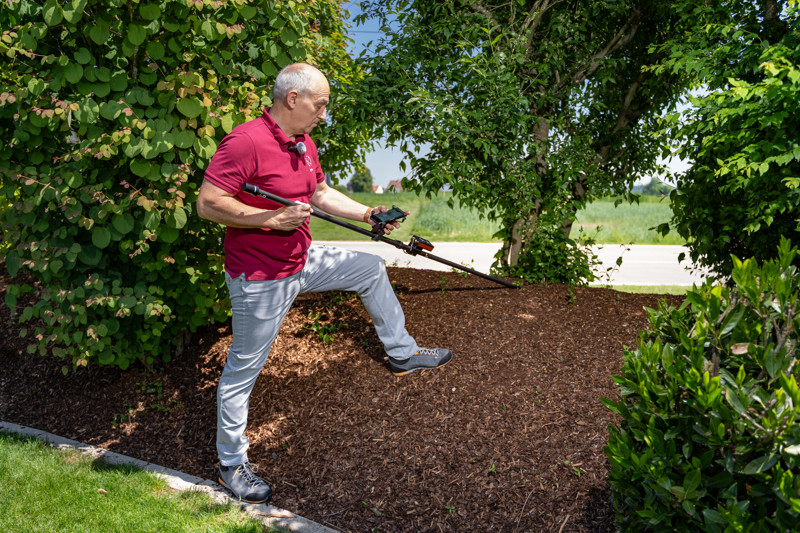

Unkompliziert an sonst
unzugänglichen Stellen messen.

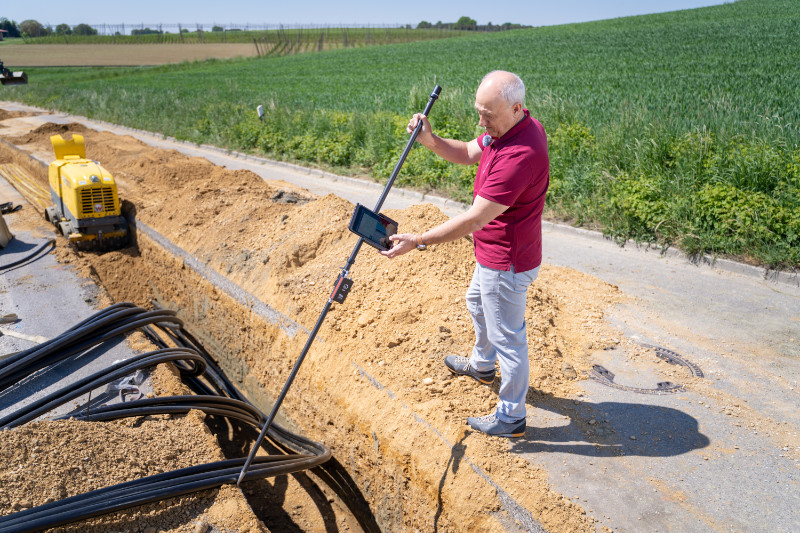

Leitungsbau
Am offenen Graben
die Leitungen einmessen.
Erd- und Tiefbau
Baugruben abstecken und
Volumen bestimmen.
Die Leichtigkeit des Messens auf die Spitze gebracht.
170g leicht
dank IMU Modul
zero Dosenlibelle
Die Kombination unserer GNSS Antenne in Helix-Bauform mit der integrierten IMU erlaubt ein Messen in jeder Lage, solange eine Fixed-Lösung berechnet werden kann. Somit stellen wir die GPS Vermessung sprichwörtlich auf den Kopf.
dank Akku
zero Stromkabel
bedeutet bis zu 24 Stunden unabhängiges Arbeiten. Selbst wenn die Neigungskompensation aktiv ist, beträgt die Laufzeit ca. 15 Stunden und somit weit mehr als ein Arbeitstag.
dank Bluetooth Modul
zero Kabel
Mit dem stromsparenden, internen Bluetooth Low Energy Modul benötigt man keine Kabelverbindung zwischen dem ppm10xx zero und dem Erfassungsgerät (Tablet, Smartphone).
dank ergonomischem Design
zero Kopflastigkeit
Mit der federleichten Helixantenne, sowie der bewussten Befestigung aller „schweren“ Komponenten in der Mitte des Stabes, erleben Sie die Leichtigkeit des Messens.
Zusätzliche Features
USB Konnektivität
Zusätzlich gibt es eine passende Verbindung zu einem Tablet oder PC per USB-C Verbindung, welche auch zum Laden des internen Akkus verwendet wird.

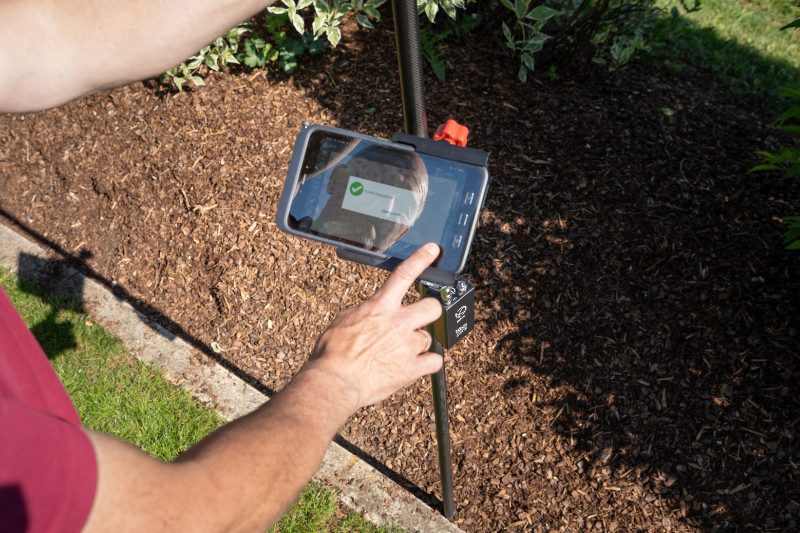

Tablet Halterungen
Wir bieten verschiedene, passgenaue Halterungen für aktuelle Tablets an. So können Sie wählen, welches Tablet die ideale Lösung für Sie darstellt.
Die Stärken und Besonderheiten des
ppm10xx zero

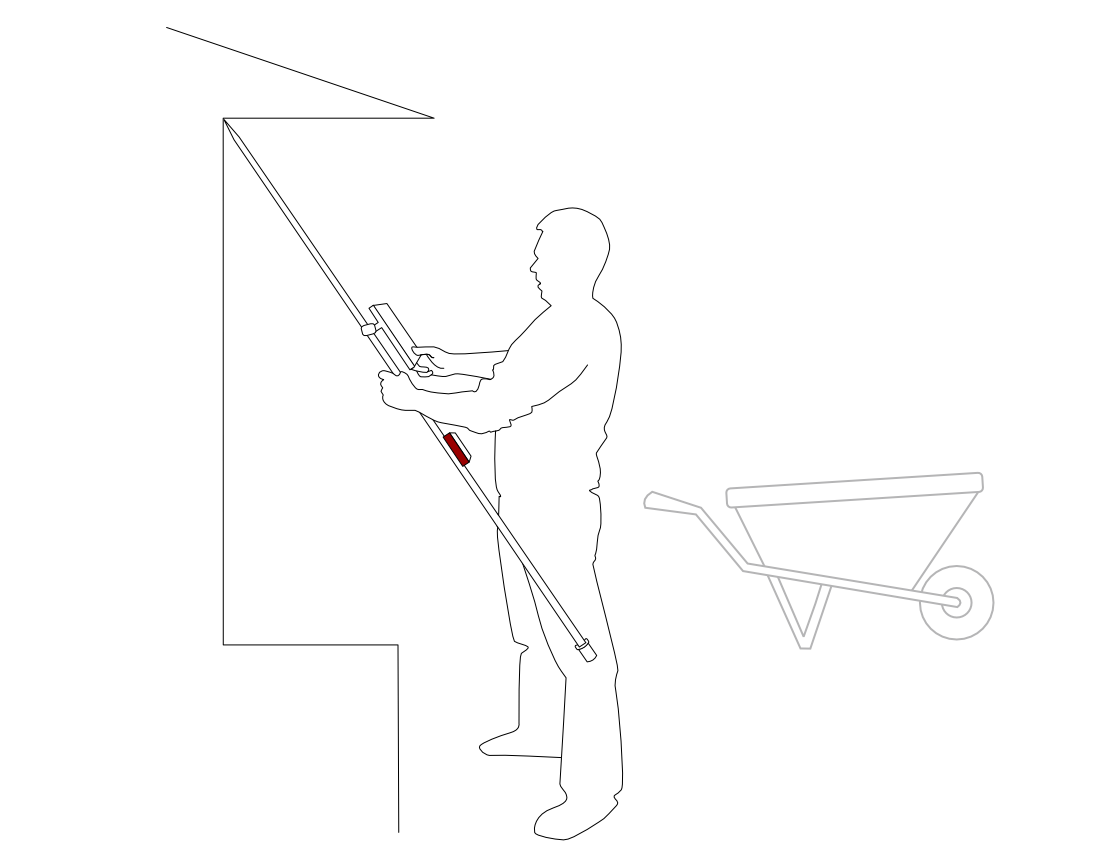

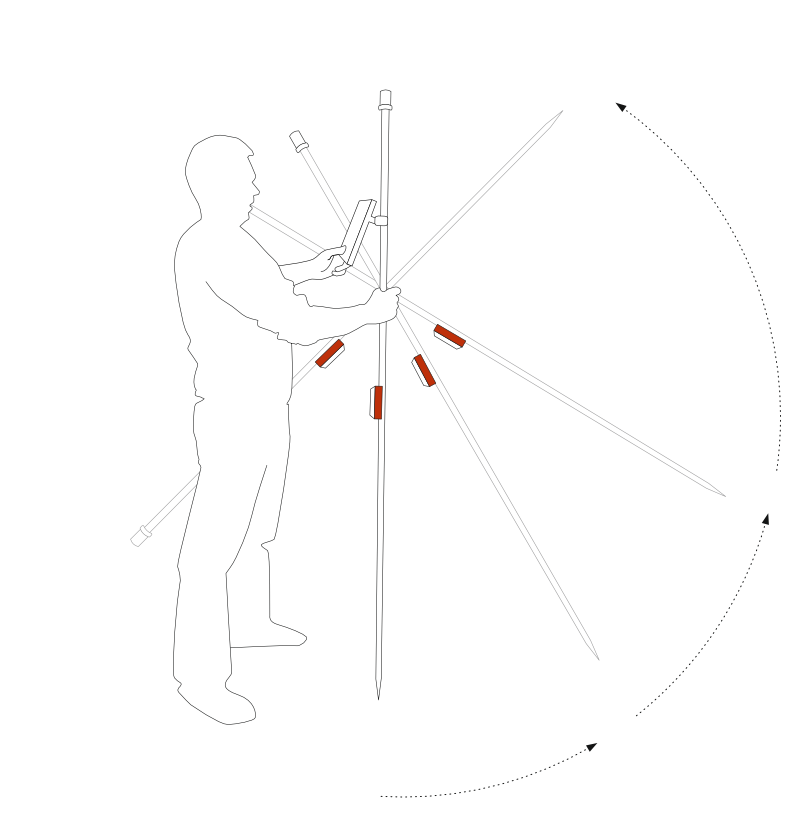

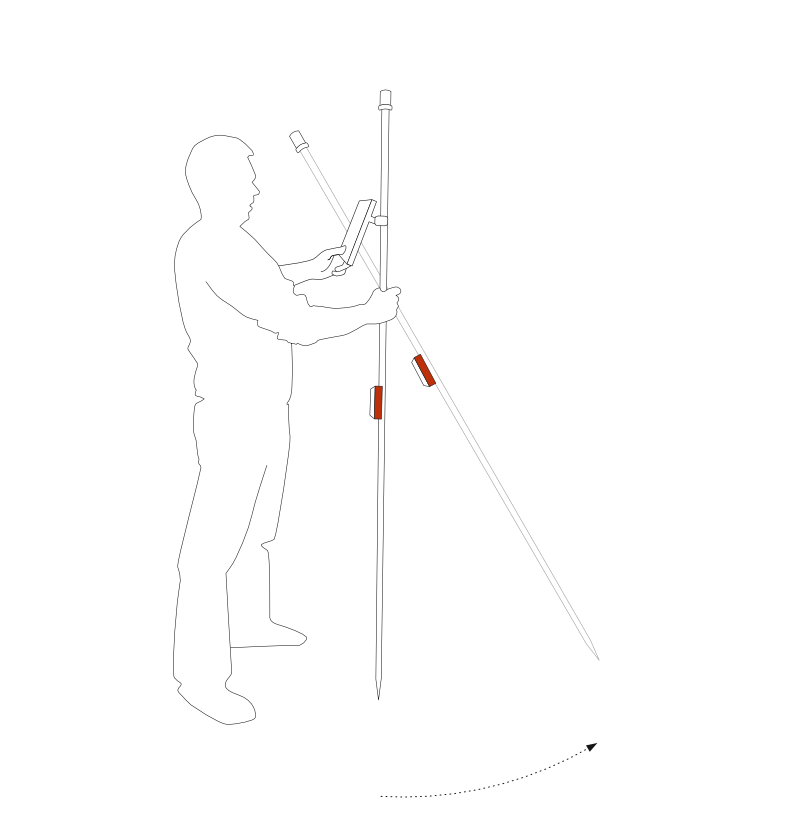

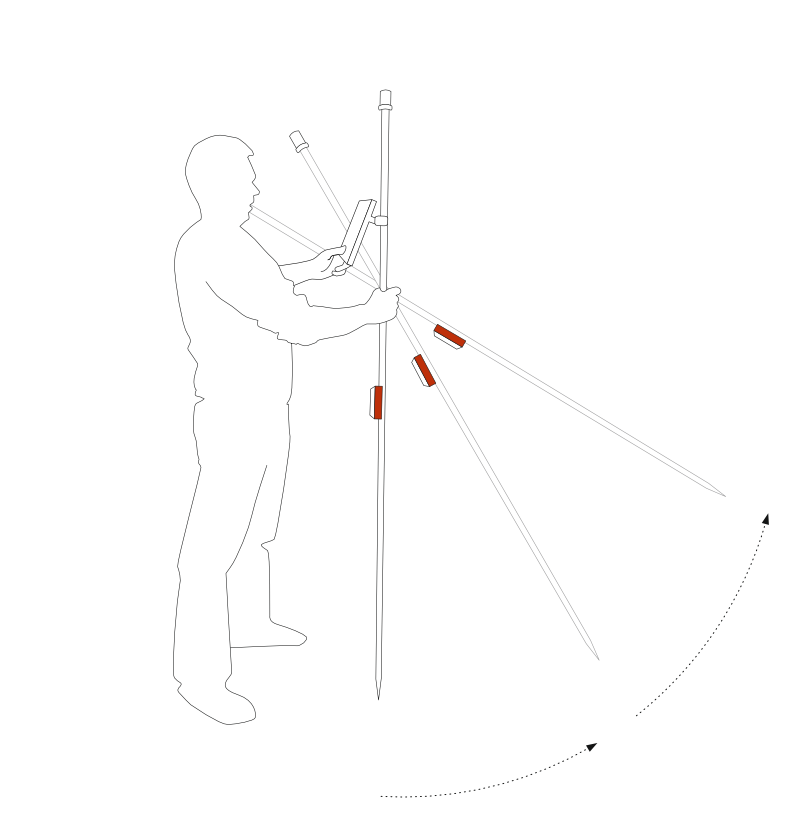

Bei jeder Neigung des Antennenstabes lassen sich Positionsdaten im Zentimeterbereich erfassen:

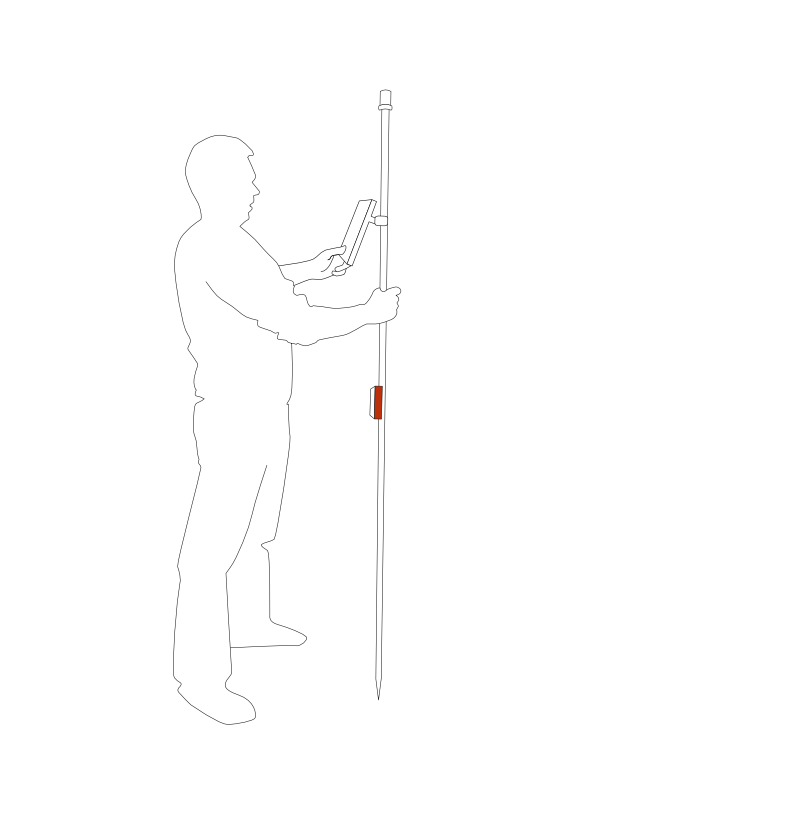

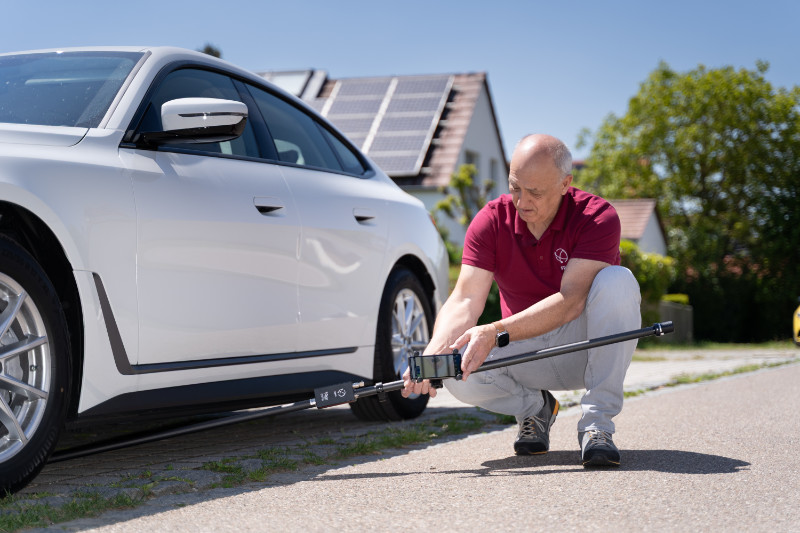

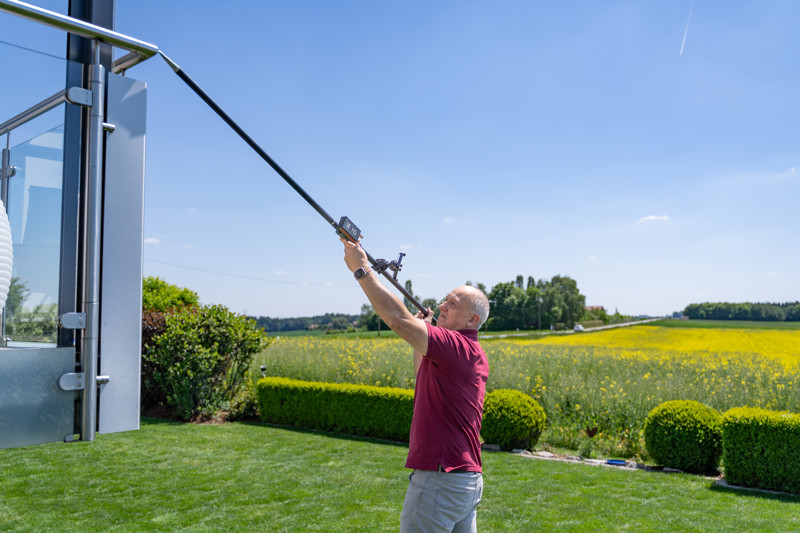

Möglich wird dies durch die integrierte IMU, die die Schräglage zuverlässig kompensiert. Der Blick auf eine Dosenlibelle, die normalerweise die lotrechte Stellung des Messstabes anzeigt, wird damit überflüssig. Für die Anwender bedeutet die Möglichkeit zur schrägen Messung ein deutliches Plus an Flexibilität. Auch das Messen in Ecken, wo eine lotrechte Aufstellung des Messtabes nicht möglich ist, lässt sich mit dem ppm10xx zero mühelos bewältigen.

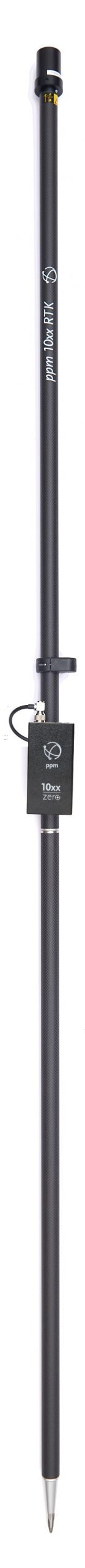

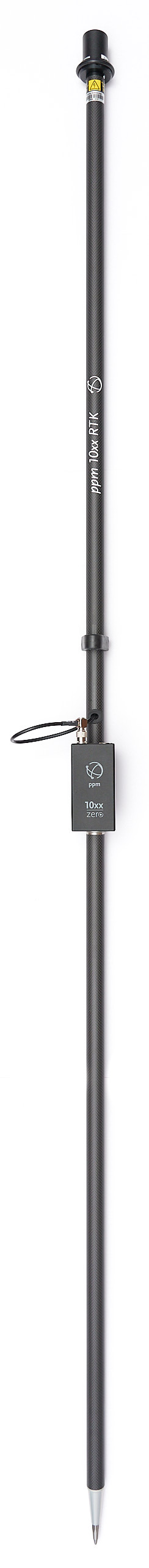

Der Messstab selbst ist maximal ergonomisch gestaltet:

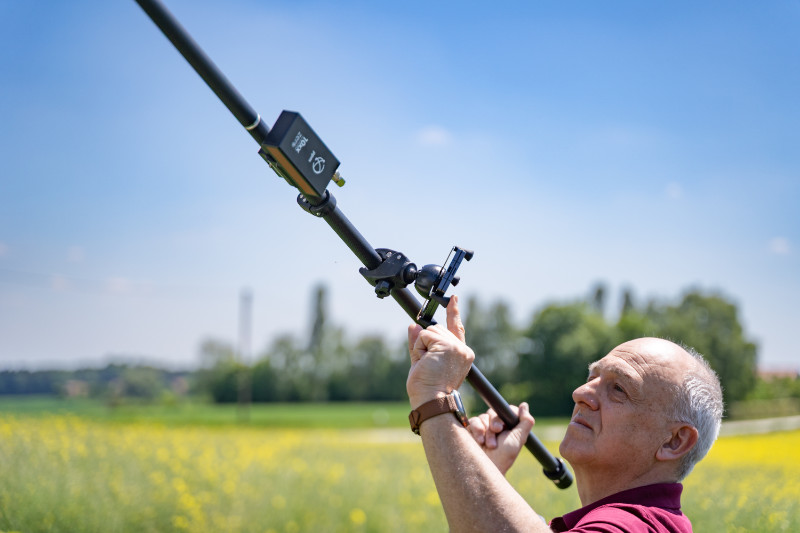

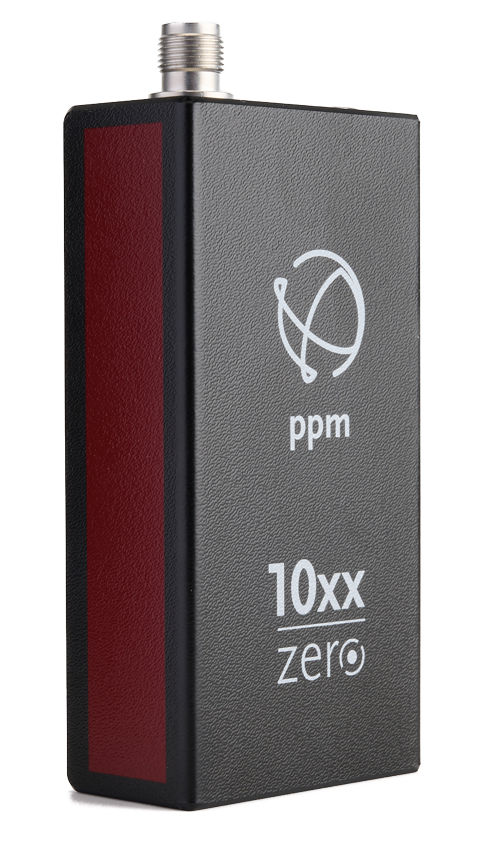

Um die oft hinderliche Kopflastigkeit zu vermeiden, verwendet ppm GmbH eine leichte Helix-Antenne und hat alle schweren Komponenten in der Mitte des Messtabes verbaut. Auch der Sensor selbst fällt mit seinen 170 Gramm kaum ins Gewicht.
Darüber hinaus kommt der ppm 10xx zero mit weniger Kabeln aus und vereinfacht die Handhabung damit zusätzlich:
Der integrierte Akku erlaubt ein unabhängiges Arbeiten von bis zu 24 Stunden. Stromkabel werden somit nicht benötigt. Bei der Verwendung des Neigungssensors verringert sich die Laufzeit auf ungefähr 15 Stunden.
Die Verbindung zwischen dem ppm 10xx zero und dem Erfassungsgerät:
Sie funktioniert ebenso kabellos über ein internes, stromsparendes Bluetooth Low Energy Modul. Als Erfassungsgerät kann jedes Tablet oder Smartphone mit Android Betriebssystem dienen. ppm GmbH bietet verschiedene, passgenaue Halterungen für aktuelle Geräte an. Anwender müssen sich damit nicht an ein neues Gerät gewöhnen, sondern können einfach mit ihrer vertrauten Hardware arbeiten.
Trotz all der Erleichterungen beeindruckt der ppm10xx zero vor allem durch seine hohe Datengenauigkeit:
Der GNSS-Sensor verarbeitet die Signale mehrerer Satellitennavigationssysteme, nämlich GPS (aus den USA), GALILEO (Europa), BEIDOU (China) und GLONASS (Russland). Somit steht auch an üblicherweise schwierigen Messorten, wie beispielsweise unter belaubten Bäumen oder in Straßenschluchten, eine Lösung zur Verfügung.
Für eine nahtlose Integration der Daten in nahezu jede GIS-Software:
Hierbei kommt der ppm Commander zum Einsatz, der als Bindeglied zwischen den Systemen fungiert und die Daten ohne jeden Genauigkeitsverlust überträgt.
| ppm10xx zero | |
|---|---|
| GNSS System | |
| Multikonstellations- und Mehrfrequenzempfänger mit | |
| GPS | |
| GLONASS | |
| GALILEO | |
| BEIDOU | |
| SBAS | |
| Ausgaberaten: | 5 Hz Positionsdaten (RTK) |
| Geräteeigenschaften | |
| USB Anschluss: | 1 × USB |
| GNSS Antennenanschluss: | TNC Buchse (5V – max. 50mA) |
| Bluetooth®: | Bluetooth LE Version 5 |
| Genauigkeit(1) | |
| Bei Neigungskompensation RTK Fixed | |
| ohne: | 1-3 cm |
| bis 30°: | 2-3 cm |
| über 30°: | 2-4 cm |
| DGPS: | 30 cm |
| Spezifikationen | |
| Spannungseingang (V DC): | 5 |
| Stromverbrauch (Watt): | < 0,8 (ohne Neigungskompensation) |
| <1,2 (mit Neigungskompensation) | |
| Betriebszeit(2) (h) | 15 (mit Neigungskompensation) |
| 24 (ohne Neigungskompensation) | |
| Arbeitstemperatur (°C): | -25 bis +70 |
| Umweltfestigkeit: | P54 (optional IP65) |
| Größe (mm): | 125 × 30 × 56 |
| Gewicht (g): | 170 |
Die ppm Commander Software
Mit dem ppm Commander steht Ihnen eine Software zur Verfügung, die Ihnen alle GPS Hardware Einstellungen und Konfigurationen rund um die GPS Vermessung abnimmt.
KONFIGURATION
Ihres GPS/GNSS Empfängers entsprechend Ihrer Anforderung.
KORREKTURDATEN
werden per NTRIP über das Internet empfangen und ausgewertet.
TRANSFORMATION
in das von Ihnen benötigte örtliche Koordinatensystem.
Hierbei unterstützen wir Online-Transformation (via RTCM Stream) oder lokale Geoid Dateien.
DATEN-TRANSFER
der korrigierten (z.B. RTK) und transformierten Daten via virtuellen seriellen Port an Ihre Anwendungssoftware, und/oder per Windows‘ Lokalisierungsmanager.
Unter Android per Pseudostandort oder über einen Datenprovider, der in die Anwendungsapp integriert werden kann.
Unsere Software Empfehlung
SUN-MOBIL
Mobile Datenerfassungssoftware des Geoinformationszentrums Schwing & Dr. Neureither.
Die App bietet für die mobile Erfassung von Daten umfangreiche Möglichkeiten. Neben intuitiv verwendbaren Erfassungsformularen steht eine Kartenansicht zur Verfügung in der die Objekte dargestellt werden.
Über die Karte kann sich ein Anwender auch direkt zu einem Objekt navigieren lassen.
Zudem kann mit der Device-Kamera eine umfangreiche Fotodokumentation erstellt werden.
Ein neuer Ansatz, für die 3D-Erfassung von Versorgungsleitungen.
Das stellt nur einen kleinen Auszug von kompatiblen Softwarepaketen dar.
